聊一聊國產數控滾齒機

2021-04-09 10:19:06

次

與其它數控機床相比，數控滾齒機床技術更復雜，起步較晚，但它的技術起點高，發展迅速。近年來，高水平的全數控CNC滾齒機已成為國際市場的主流。

國產滾齒機品種系列齊全，數控滾齒機所能加工圓柱齒輪的模數可以達到在6mm以上，但用于加工模數在3mm以上的齒輪比較合理，生產中、小模數的齒輪不但不精細，而且在性能價格比上欠缺。在激烈的市場競爭中，從事小齒輪加工的企業迫切需要成本低、效率高、加工精度高、質量穩定的新型設備來武裝自己。

國外進口的數控滾齒機通常的價格多為40萬美元左右。國內中、小企業一般無法接受。因此，研究開發一種中、小模數經濟型多功能數控滾齒機，具有重要意義。

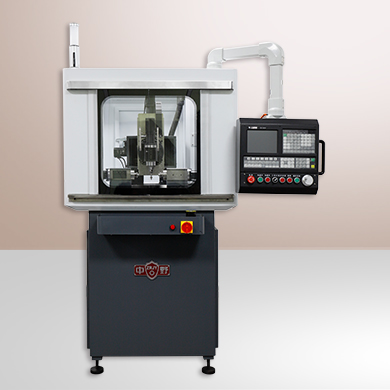

數控滾齒機

多功能加工的運動分配b軸接滾刀主軸，主軸箱上固定有刀架結構。主軸錐孔錐度為7：24.此刀架也可安裝銑刀。b軸也可直接接鏜刀桿。機床可根據用戶的需要實現多功能加工。a、b、x軸作為數控聯動軸，z軸用于數控進給軸，P軸用于調整刀具角度，u、v軸用于頂部裝夾工件，可實現四軸三聯動的數控滾齒機的功能。b軸裝上銑刀，a、x、z軸用于實現機床的進給運動，y、P、u、v軸用于手動調節，此時的機床可實現數控花鍵軸銑床功能。b軸裝上銑刀或鏜刀，x、y、z軸用于實現進給運動，a軸用于裝工件數字控制，此機床可完成數控鏜銑床功能。刀軸箱內裝有主軸。主軸由伺服電機驅動，實現機床的主運動。刀軸箱與立柱有z軸檢測裝置。工作臺與床身導軌相配合，由伺服電機接滾珠絲杠驅動，實現X軸運動。與床身有X軸檢測裝置。上部裝有工件箱和頂部支撐架。

工件箱為工件定位安裝部件，由伺服電機接傳動副驅動工件主軸，與b軸、X軸相配合，實現滾切。其后部有氣動卡緊裝置（特殊附件）前部為工件夾具（根據工件設計夾緊，按照用戶要求提供卡緊裝置）。頂部支撐架可沿X軸向移動、鎖緊、頂部定位。這些動作均為手動。
