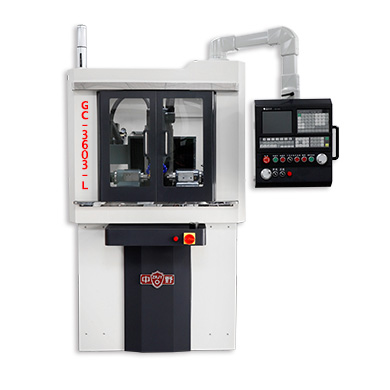

小模數滾齒機

2021-07-06 20:13:46

次

詳細介紹：

技術參數/ Specification

項目 Description	單位	GC-3603-L
最大工件直徑 Max.diameter of workpiece	mm	φ80
最大工件模數 Max.module	mm	≤1.2
最大軸向行程 Max.shifting length	mm	50
加工齒數范圍 The Range of Numbers of Teeth	齒	2～400
滾刀最大直徑×長度 Max.size of hob (D×L)	mm	32×25
滾刀軸直徑 Arbor	mm	Φ8 /φ13
滾刀竄到長度 Hob shifting distance	mm	50
滾刀主軸最高轉速（B軸） Max.Speed of spindle	rpm	5000
工件主軸最高轉速（C軸） Max.speed of worktable	rpm	5000
軸快速移動速度（X/Z軸） X/Z axis rapid feed rate	mm/min	800
軸切向快速移動速度（Y軸） Y axis rapid feed rate	mm/min	1000
尾座快速移動速度（U軸） U axis rapid feed rate	mm/min	800
滾刀軸zui大螺旋角度 Max.helix angle	°	±45
電機總功率 Total power	KV	5.3
機床外形尺寸（長×寬×高) Size(L×W×H)	mm	1800×1200×2200
機床凈重 Net weight	Kg	1700

標準配置/ Standard Configuration

BLUEBOOK數控控制系統	工件夾緊裝置
進口驅動器	進口伺服電機
進口絲桿導軌	進口軸承
10.4彩色顯示器	φ8/φ13刀桿組件
全密封護罩	集中定量潤滑裝置
帶熱交換器的電氣控制箱	液壓、冷卻系統
循環潤滑系統	機床狀態顯示燈、照明燈
機床墊鐵、鐵屑箱	安裝調整專用工具

可選配置/ Fittings Selection

工裝夾具	機動去毛刺裝置
自動上下料裝置	油霧處理裝置
用戶需要的其他配件

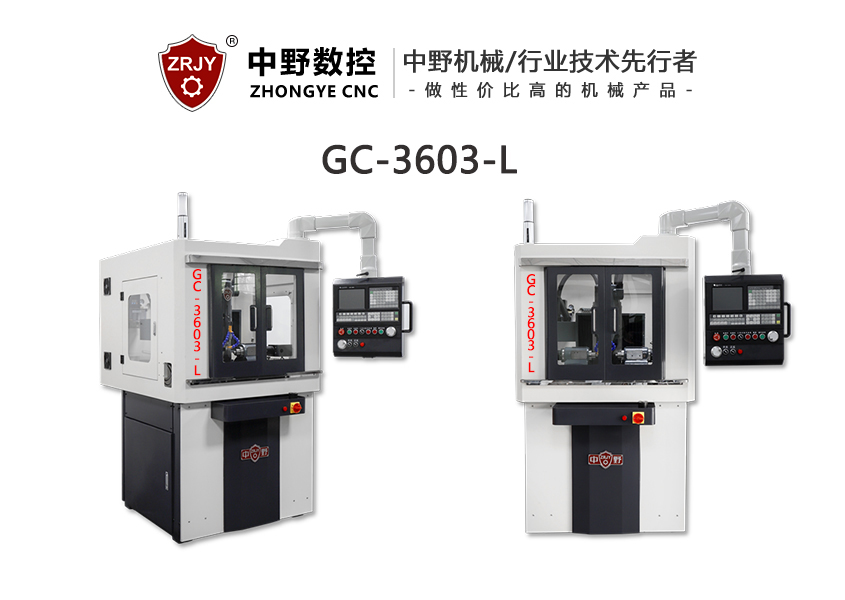

GC-3603-L CNC型高速臥式數控滾齒

GC-3603-L CNC 高速臥式數控滾齒機采用展成法原理，通過數控系統電子齒輪箱（EGB）功能，實現分齒運動和差動補償運動，能完成圓柱齒輪、斜齒輪、鼓型齒、蝸輪級花鍵等齒輪加工。

■ 本機床為高速 數控滾齒機，采用工件軸與頂端軸雙電機同步運轉，搭配高速主軸，可拆卸刀桿。

廣泛應用于儀器儀表、醫療、軍工、電動工具、3C電子產品、微型減速機、樂器等精密行業。

■ 產品特點：

本機床為七軸五聯動，七個數控軸為：

X-徑向進給運動

Y-切向進給運動

Z-軸向進給運動

A-工件軸回轉運動

B-頂端軸回轉運動

C-滾刀主軸回轉運動

D-滾刀軸角度回轉運動

■ 五個聯動軸為：X軸、Y軸、Z軸、B軸、A/B軸；

■ 機床床身為高剛性鑄鐵底座，機床剛性好、精度穩定；

■ 主軸/伺服電機直連式及可更換刀桿的設計，帶鎖緊機構的刀架，進一步提高加工剛性。

■ 工件軸及頂端軸采用雙電機同步直驅驅動，避免了傳動誤差，增加機床加工精度和穩定性。

■ 電子齒輪箱(EGB)功能：多軸精準同步控制插補功能，輕松實現分齒運動和差動補償運動；

■ 自動竄刀功能：設置合理參數，加工過程中實現定長、定量自動竄刀，使刀具均勻磨損，提高刀具利用率。

■ 更大的加工范圍：±45°螺旋角囊括了市面90%的加工范圍，同時軸及工件軸附帶燕尾調整功能，

使得加工長度及范圍大大增加，解決多數加工問題。

■ 圓周定位功能：可根據工件要求，設置刀軸旋轉起始點及工件起始點，達到某一齒與工件其他特定位置形成特定角度。

■ 快速回退：在斷電或發生故障按下急停時，同步快退讓刀，避免損壞刀具;

■ 加工精度可達G B / T 10095.1-2008的6級，齒面粗糙度為Ra1.6um。

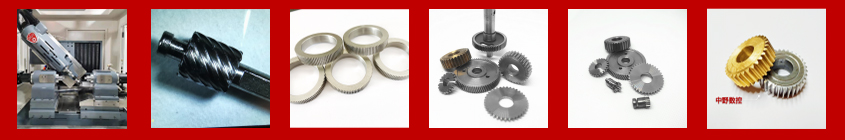

加工案例/ Standard Configuration

數控滾齒機

高速臥式數控滾齒機
