數控滾齒機

2021-08-23 15:58:44
次

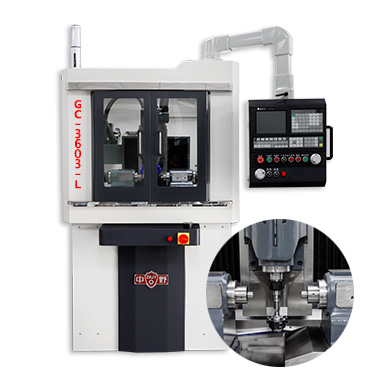

數控滾齒機
詳細介紹：

技術參數/ Specification

項目

Description

單位

GC-3603-L

最大工件直徑

Max.diameter of workpiece

mm

φ80

最大工件模數

Max.module

mm

≤1.2

最大軸向行程

Max.shifting length

mm

50

加工齒數范圍

The Range of Numbers of Teeth

齒

2～400

滾刀最大直徑×長度

Max.size of hob (D×L)

mm

32×25

滾刀軸直徑

Arbor

mm

Φ8 /φ13

滾刀竄到長度

Hob shifting distance

mm

50

滾刀主軸最高轉速（B軸）

Max.Speed of spindle

rpm

5000

工件主軸最高轉速（C軸）

Max.speed of worktable

rpm

5000

軸快速移動速度（X/Z軸）

X/Z axis rapid feed rate

mm/min

800

軸切向快速移動速度（Y軸）

Y axis rapid feed rate

mm/min

1000

尾座快速移動速度（U軸）

U axis rapid feed rate

mm/min

800

滾刀軸zui大螺旋角度

Max.helix angle

°

±45

電機總功率

Total power

KV

5.3

機床外形尺寸（長×寬×高)

Size(L×W×H)

mm

1800×1200×2200

機床凈重

Net weight

Kg

1700

標準配置/ Standard Configuration

BLUEBOOK數控控制系統

工件夾緊裝置

進口驅動器

進口伺服電機

進口絲桿導軌

進口軸承

10.4彩色顯示器

φ8/φ13刀桿組件

全密封護罩

集中定量潤滑裝置

帶熱交換器的電氣控制箱

液壓、冷卻系統

循環潤滑系統

機床狀態顯示燈、照明燈

機床墊鐵、鐵屑箱

安裝調整專用工具

可選配置/ Fittings Selection

工裝夾具

機動去毛刺裝置

自動上下料裝置

油霧處理裝置

用戶需要的其他配件

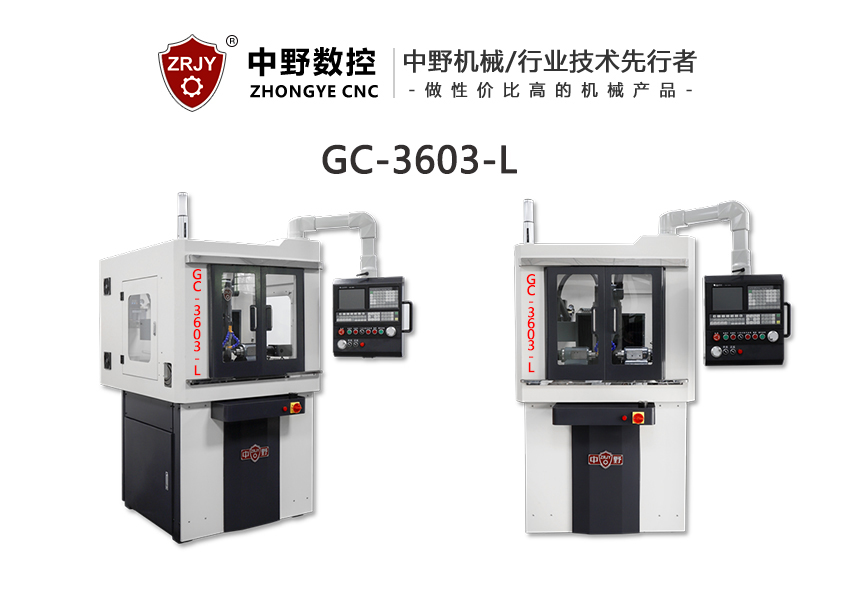

GC-3603-L  CNC型  高速臥式數控滾齒


GC-3603-L  CNC 高速臥式滾齒機采用展成法原理，通過數控系統電子齒輪箱（EGB）功能，實現分齒運動和差動補償運動，能完成圓柱齒輪、斜齒輪、鼓型齒、蝸輪級花鍵等齒輪加工。

■  本機床為高速數控滾齒機，采用工件軸與頂端軸雙電機同步運轉，搭配高速主軸，可拆卸刀桿。

廣泛應用于儀器儀表、醫療、軍工、電動工具、3C電子產品、微型減速機、樂器等精密行業。

■  產品特點：

    本機床為七軸五聯動，七個數控軸為：

    X-徑向進給運動

    Y-切向進給運動

    Z-軸向進給運動

    A-工件軸回轉運動

    B-頂端軸回轉運動

    C-滾刀主軸回轉運動

    D-滾刀軸角度回轉運動

■  五個聯動軸為：X軸、Y軸、Z軸、B軸、A/B軸；

■  機床床身為高剛性鑄鐵底座，機床剛性好、精度穩定；

■  主軸/伺服電機直連式及可更換刀桿的設計，帶鎖緊機構的刀架，進一步提高加工剛性。

■  工件軸及頂端軸采用雙電機同步直驅驅動，避免了傳動誤差，增加機床加工精度和穩定性。

■  電子齒輪箱(EGB)功能：多軸精準同步控制插補功能，輕松實現分齒運動和差動補償運動；

■  自動竄刀功能：設置合理參數，加工過程中實現定長、定量自動竄刀，使刀具均勻磨損，提高刀具利用率。

■  更大的加工范圍：±45°螺旋角囊括了市面90%的加工范圍，同時軸及工件軸附帶燕尾調整功能，

使得加工長度及范圍大大增加，解決多數加工問題。

■  圓周定位功能：可根據工件要求，設置刀軸旋轉起始點及工件起始點，達到某一齒與工件其他特定位置形成特定角度。

■  快速回退：在斷電或發生故障按下急停時，同步快退讓刀，避免損壞刀具;

■  加工精度可達G B / T 10095.1-2008的6級，齒面粗糙度為Ra1.6um。

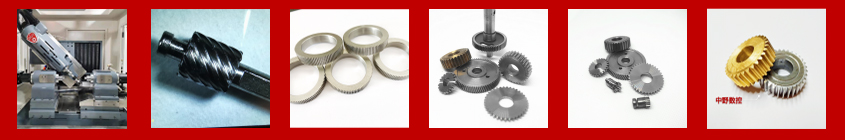

加工案例/ Standard Configuration

數控滾齒機


數控滾齒機
