滾齒機

2021-08-23 15:59:10

次

詳細介紹：

技術參數/ Specification

項目 Description	單位	GC-3601-A
最大工件直徑 Max.diameter of workpiece	mm	φ30
最大工件模數 Max.module	mm	≤0.8
最大軸向行程 Max.shifting length	mm	40
加工齒數范圍 The Range of Numbers of Teeth	齒	2～400
滾刀最大直徑×長度 Max.size of hob (D×L)	mm	25×20
滾刀軸直徑 Arbor	mm	Φ3.5 /φ6.5/Φ8 /φ13
滾刀竄到長度 Hob shifting distance	mm	30
滾刀主軸最高轉速（B軸） Max.Speed of spindle	rpm	4000
工件主軸最高轉速（C軸） Max.speed of worktable	rpm	5000
軸快速移動速度（X/Z軸） X/Z axis rapid feed rate	mm/min	800
軸切向快速移動速度（Y軸） Y axis rapid feed rate	mm/min	800
尾座快速移動速度（U軸） U axis rapid feed rate	mm/min	800
滾刀軸zui大螺旋角度 Max.helix angle	°	±20
電機總功率 Total power	KV	3.5
機床外形尺寸（長×寬×高) Size(L×W×H)	mm	1050×900×1750
機床凈重 Net weight	Kg	850

標準配置/ Standard Configuration

BLUEBOOK數控控制系統	工件夾緊裝置
進口驅動器	進口伺服電機
進口絲桿導軌	進口軸承
10.4彩色顯示器	φ8/φ13刀桿組件
全密封護罩	集中定量潤滑裝置
帶熱交換器的電氣控制箱	液壓、冷卻系統
循環潤滑系統	機床狀態顯示燈、照明燈
機床墊鐵、鐵屑箱	安裝調整專用工具

可選配置/ Fittings Selection

工裝夾具	機動去毛刺裝置
自動上下料裝置	油霧處理裝置
用戶需要的其他配件

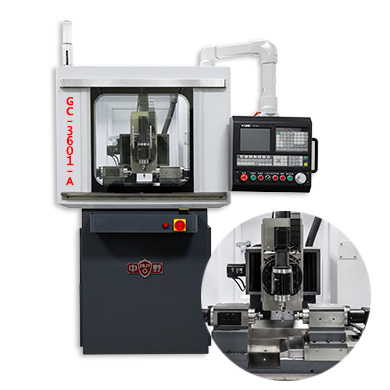

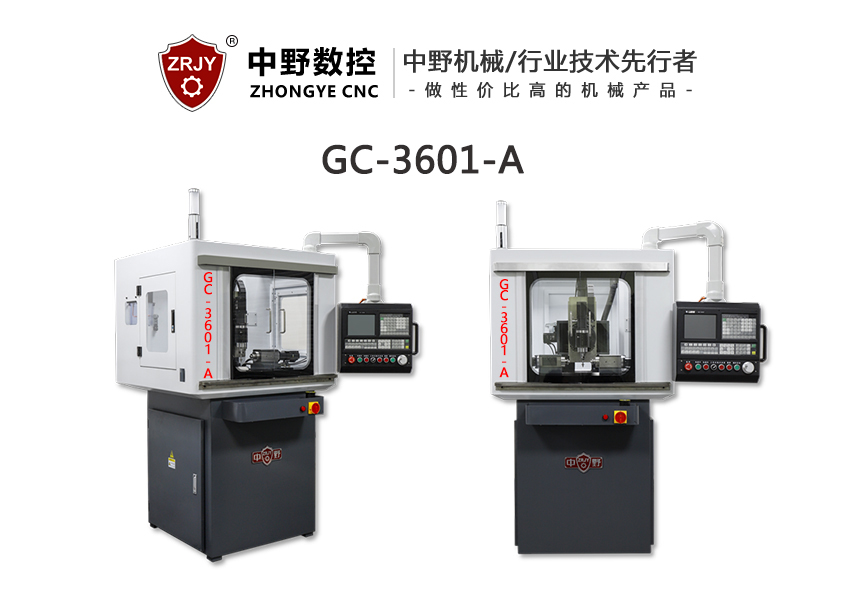

GC-3601-A CNC型高速臥式數控滾齒

GC-3601-A CNC 高速臥式滾齒機采用展成法原理，通過數控系統電子齒輪箱（EGB）功能，實現分齒運動和差動補償運動，能完成圓柱齒輪、斜齒輪、鼓型齒、蝸輪級花鍵等齒輪加工。

■ 本機床為高速數控滾齒機，采用工件軸與頂端軸雙電機同步運轉，搭配高速主軸，可拆卸刀桿。

廣泛應用于儀器儀表、醫療、軍工、電動工具、3C電子產品、微型減速機、樂器等精密行業。

■ 產品特點：

本機床為六軸五聯動，六個數控軸為：

X-徑向進給運動

Y-切向進給運動

Z-軸向進給運動

A-工件軸回轉運動

B-頂端軸回轉運動

C-滾刀主軸回轉運動

■ 五個聯動軸為：X軸、Y軸、Z軸、B軸、A/B軸；

■ 機床床身為高剛性鑄鐵底座，機床剛性好、精度穩定；
